Description
- Cechy: Wysokiej Rozdzielczości,Cyfrowy
- Numer/Liczba modelu: ATR3CMOS08300KPA
- Teoria: astronomy camera
- Materiał: Metal
- Wysięgnik: Trójokularowe
- Stosunek powiększenia: 500X i Pod
- Nazwa marki: RisingCam
- Pochodzenie: CN (pochodzenie)
- Sensor: install SONY imx585
- Sensor size: 1/1.2 inch
- Resolution: 8.3mp
- Cooling: TE-Cooling
- longtime exposure: max 3600s
- Data transmission: USB3.0
- Color reproduction: Ultra-FineTM color engine
- Professional Software: RisingSky
- Housing material: metal
- bit depth: HDR 16bit, LCG HCG 12bit
RisingCam HDR kolorowy USB3.0 8.3mp SONY imx585 1/1. 2-calowy czujnik CMOS teleskop astronomiczny fajny aparat astronomiczny z regulacją temperatury chłodzenia
Filtr podczerwieni
Funkcja
Standardowy aparat do montażu M42 z czujnik CMOS SONY imx585 1/1.2 cale,
Czujnik koloru
Rozdzielczość czujnika: 8.3MP
Trzy tryb odczytu: HDR/HCG/LCG
Głębokość bitów obrazu: HDR 16 bitów LCG/HCG 12 bitów
W trybie HDR,
Aparat może zapewnić dodatkowy niski poziom hałasu i doskonały zakres dynamiczny 14 przystanków
Dwustopniowe chłodzenie TE (chłodzenie termo elektryczne) temperatura kontrolowana za pomocą wentylator elektryczny
Grzałka rosy
Środek osuszający bulit-in wewnątrz aparatu
Odległość ostrości pleców: 17.5mm
Dwustopniowe chłodzenie TE (chłodzenie termo elektryczne)Kontrolowana temperatura za pomocą wentylator elektryczny
Chłodzenie czujnika może być o 40 stopni poniżej temperatury otoczenia
Uwaga: -35 ° c poniżej temperatury otoczenia przy krótkiej ekspozycji/ -40 ° c przy długim czasie ekspozycji (> 1s)
Temperaturę pracy można regulować do określonej temperatury w ciągu 5 minut
Wysoka czułość: 5970mv z 1/30s 0.15mv z 1/30s
Inteligentna struktura zapewniająca wydajność promieniowanie cieplne i uniknięcie problemu wilgoci
Filtr IR-CUT (okna powlekane AR dla opcjonalnych)
Do 1 godziny długiej ekspozycji;
Interfejs USB3.0 5Gbit/drugi zapewniający wysoką dane prędkości transmisji
Ultra-FineTM kolorowy silnik z idealny kolor możliwością reprodukcji
Z zaawansowaną aplikacją do przetwarzania wideo i obrazu RisingSky
Wsparcie zarówno wideo i trybów wyzwalania
Zapewnienie Windows/Linux/Mac OS wielu platform SDK
Native C/C ++, C #/VB.NET, DirectShow, Twain control API
ATR3 CMOScan jest szeroko stosowany w słabe oświetlenie środowisku przechwytywania i analizy obrazu, astronomii aplikacji głębokiego nieba.
Instrukcja
Cechy ATR3CMOS08300KPA są wymienione poniżej:
SONY
Czujnik CMOS kolorów IMX585
Rozdzielczość: 3840*2160
2,9um kwadratowych pikseli
1/1 2 ”Format optyczny
12-bitowy ADC, tryb 16bit @ HDR
45fps w trybie 8bit
Do 40 ke-pełna pojemność studni
512 pamięć mbajta
Precyzyjna regulacja temperatury
Zero Amp-blask
Odczyt hałasu: 0.55 e- (tryb HCG)
SNR Max: 41.2 dB (tryb niskiego poziomu hałasu)
Zakres dynamiczny: 85.6 dB (tryb HDR)
-35 ° c poniżej temperatury otoczenia przy krótkiej ekspozycji/ -47 ° c przy długim czasie ekspozycji (> 1s)
Lepsza technologia airproof i regulowany grzejnik rosy chroniący czujnik przed wilgotnym powietrzem.
Wymienne adaptery aparatu umożliwiają użytkownikom zmianę odległości ogniskowej tylnej z 17.5mm na 12.5mm i sprawiają, że aparat jest kompatybilny z większością kół filtra na rynku.
|
Numer modelu |
Czujnik & rozmiar (mm) |
Piksel (μm) |
G czułość |
FPS/rozdzielczość |
Binning |
Ekspozycja |
|
ATR3CMOS 08300KPA |
8.3M/IMX585(C) |
2.9×2.9 |
5970mv z 1/30s |
45 @ 3840×2160 |
1×1 |
0.1ms ~ 3600s |
|
1/1.2 ”(11.14×6.26) |
0,15mv z 1/30s |
70 @ 1920×1080 |
2×2 |
Instalacja kamery czujnik CMOS SONY imx585
Rozmiar czujnika: 1/1.2 cal, rozdzielczość: 8.3mp
Max liczba klatek na sekundę:
Ten aparat ma trzy tryb odczytu: HDR/HCG/LCG
Głębokość bitów obrazu: HDR 16 bitów LCG/HCG 12 bitów
W trybie HDR,
Aparat może zapewnić dodatkowy niski poziom hałasu i doskonały zakres dynamiczny 14 przystanków
Charakterystyczna czułość spektralna IMX585
|
NM LCG 16bit |
||||||||||
|
Wartość zysku |
100 |
177 |
316 |
562 |
1000 |
1778 |
3162 |
5623 |
10000 |
15000 |
|
Przyrost |
0 |
4.82 |
9.95 |
14.78 |
19.88 |
24.97 |
29.82 |
34.88 |
40 |
43.5 |
|
E/ADU |
9.8 |
5.63 |
3.12 |
1.79 |
0.99 |
0.55 |
0.32 |
0.18 |
0.1 |
0.07 |
|
Odczyt hałasu |
5.18 |
3.01 |
2.78 |
2.78 |
2.51 |
2.2 |
2.14 |
2.17 |
2.18 |
2.22 |
|
Pełna studnia |
40123.03 |
23048.25 |
12760.73 |
7318.31 |
4069.64 |
2263.99 |
1294.66 |
723.39 |
401.27 |
268.1 |
|
Zakres dynamiczny |
12 |
12 |
12 |
11.36 |
10.66 |
10 |
9.24 |
8.38 |
7.52 |
6.92 |
|
NM HCG 16bit |
||||||||||
|
Wartość zysku |
100 |
177 |
316 |
562 |
1000 |
1778 |
3162 |
5623 |
10000 |
15000 |
|
Przyrost |
0 |
5.11 |
10.2 |
14.96 |
20.05 |
25.21 |
29.89 |
34.96 |
40 |
43.16 |
|
E/ADU |
1.02 |
0.57 |
0.32 |
0.18 |
0.1 |
0.06 |
0.03 |
0.02 |
0.01 |
0.01 |
|
Odczyt hałasu |
0.55 |
0.65 |
0.6 |
0.53 |
0.51 |
0.46 |
0.47 |
0.49 |
0.48 |
0.5 |
|
Pełna studnia |
4188.31 |
2326.94 |
1293.64 |
748.29 |
416.56 |
229.99 |
134.14 |
74.82 |
41.89 |
29.1 |
|
Zakres dynamiczny |
12 |
11.81 |
11.08 |
10.45 |
9.68 |
8.96 |
8.14 |
7.27 |
6.44 |
5.87 |
|
NM HDR 16bit |
||||||||||
|
Wartość zysku |
100 |
177 |
316 |
562 |
1000 |
1778 |
3162 |
5623 |
10000 |
15000 |
|
Przyrost |
0 |
4.81 |
9.96 |
14.75 |
19.83 |
24.88 |
29.66 |
34.74 |
39.86 |
43.3 |
|
E/ADU |
0.2 |
0.12 |
0.06 |
0.04 |
0.02 |
0.01 |
0.01 |
0 |
0 |
0 |
|
Odczyt hałasu |
0.69 |
0.63 |
0.63 |
0.61 |
0.57 |
0.66 |
0.78 |
0.77 |
0.82 |
0.92 |
|
Pełna studnia |
13240.39 |
7608.91 |
4206.47 |
2424.62 |
1350.12 |
754.49 |
435.33 |
242.64 |
134.55 |
90.56 |
|
Dynamiczny Zakres |
14.23 |
13.56 |
12.7 |
11.96 |
11.2 |
10.17 |
9.13 |
8.3 |
7.36 |
6.62 |
DDR3 bufor
Aparat ATR3CMOS08300KPA posiada 512MB (4Gb) bufor DDR3, który pomaga utrzymać stabilność transmisji danych, I skutecznie zmniejszyć poświatę wzmacniacza spowodowaną tym, że dane obrazu można tymczasowo buforować bez pośpiesznego wysyłania do odbiornika.
Binning
ATR3CMOS08300KPA obsługuje binning cyfrowy od 1×1 do 4×4 w metodzie układania lub uśredniania oraz binning sprzętowy od 1×1 do 2×2 w metodzie uśredniania. Binning pikseli sprzętowych jest znacznie szybszy niż binning oprogramowania.
Przełącznik wzmocnienia konwersji
Moc i układ chłodzenia do precyzyjnej regulacji temperatury
Aparat może być zasilany przez DC12V 3A źródła zasilania. Pamiętaj, że gdy zasilacz jest podłączony, układ chłodzenia i system przetwarzania obrazu są zasilane przez port DC 12V, w przeciwnym razie system przetwarzania obrazu jest zasilany przez port USB, gdy układ chłodzenia jest wyłączony. Układ chłodzenia ATR3CMOS08300KPA jest dwustopniowe chłodzenie termoelektryczne (TEC) Z kontrolowanymi wentylator elektryczny wspomagającymi rozpraszanie ciepła. system TEC jest kontrolowany przez algorytm PID, który pozwala na precyzyjną regulację TEC w kierunku temperatury docelowej z odchyleniem 0.1 ° c. Temperaturę roboczą można regulować do określonej liczby, a efektywny spadek temperatury może wynosić-40 ° C od temperatury otoczenia. Takie wydajne układ chłodzenia gwarantuje stabilność trybu ultra-niskiego poziomu szumów i jakość obrazu z kamery.
|
|
Gdy światło LED jest nieważne, nie można go odzyskać
Darkfieldtesting dla kamery ATR3 przy wzmocnieniu 20, ekspozycja 600 sekundę, brak chłodnego, gorący szum obrazu
Kamera ATR3 zyskuje 20, ekspozycja 600 sekund, włącz chłodzenie, Minus 15 centów, gorące nosie
Ten aparat włącza grzałkę rosy wewnątrz kamery
Może zapobiec rosie wewnątrz okna aparatu
Intensywność ogrzewania można regulować w oprogramowaniu RisingSky
I Desiccant bulit-in wewnątrz aparatu też
Odległość ostrości pleców: 17.5mm
Korpus ATR3CMOS, wykonany z wytrzymałego stopu z techniką CNC, zapewnia wytrzymałe rozwiązanie dla koni roboczych. Aparat jest zaprojektowany z wysokiej jakości IR-CUT lub AR, aby zablokować lampa IR lub chronić czujnik aparatu. Wibracje wentylatora są zminimalizowane do niskiego poziomu, aby wyeliminować drgania spowodowane rozmyciem obrazowania. Ta konstrukcja zapewnia wytrzymałe, solidne rozwiązanie o zwiększonej żywotności w porównaniu z innymi rozwiązaniami kamera przemysłowa.

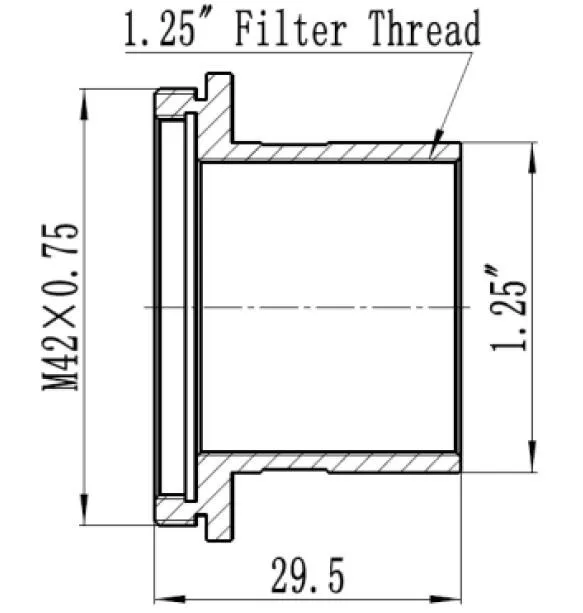

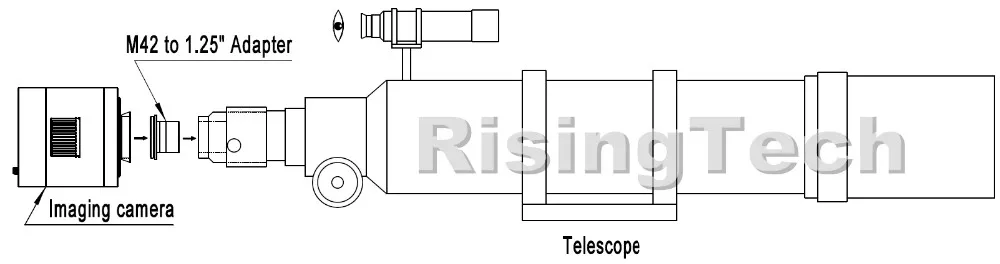

Zapewnia RisingTechAdapter M42 do 1.25"IAdapter M42 do 2"Dla kupujących
Nasz aparat można również podłączyć do koła filtrującego
RisingSky to profesjonalne oprogramowanie do zastosowań astronomicznych, które ma wiele funkcji, takich jak
Regulacja parametrów kamery, przechwytywanie obrazów i wideo, modyfikowanie obrazu, proces obrazu itp.
Może zapewnić wiele narzędzi do wyboru dla użytkownika.
RisingSky wsparcie systemu Windows XP/7/8/10
Zapewniamy również oprogramowanie RisingView dla systemu MAC i system Linux użytkownika.

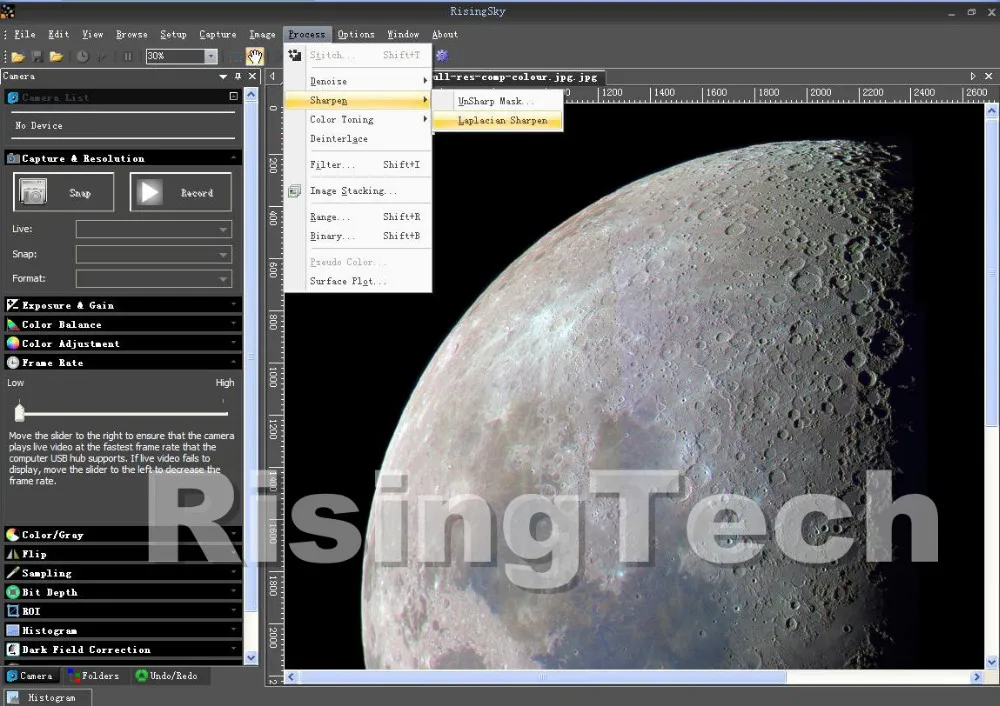

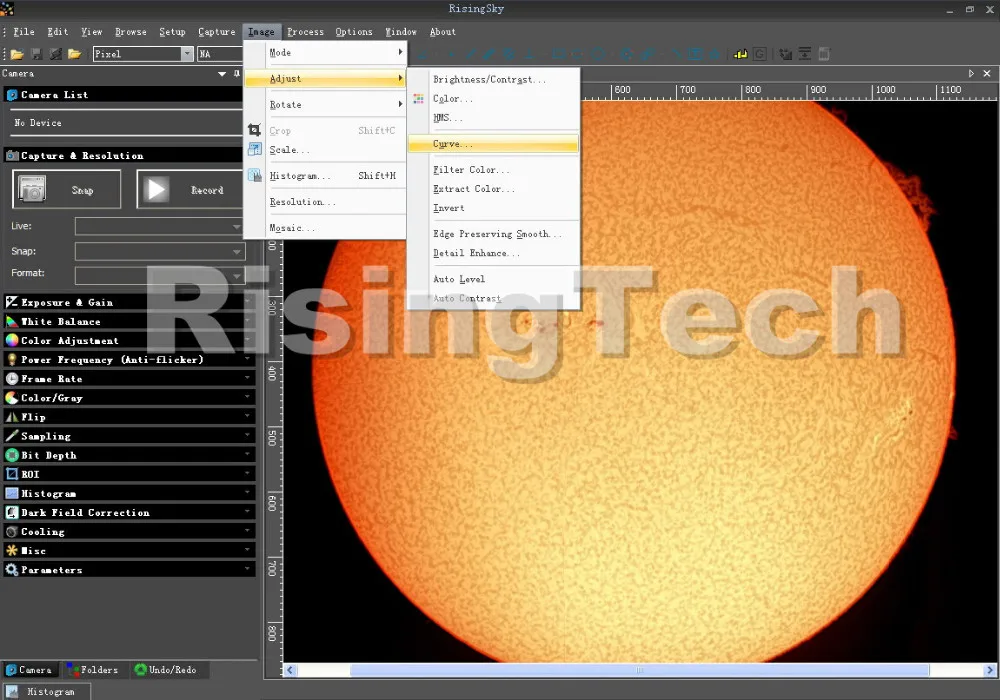

RisingSky dla systemu Windows
ATR3-16000KPA długotrwała ekspozycja obsługiwana do 3600s
RisingView dla systemu MAC
RisingView dla system Linux
Próbka fotograficzna astronomii
Zdjęcie księżyca
(Powyżej 3 zdjęcie wykonane przez bybuyer:Lorenzo Taltavull Menendez, Którzy z Hiszpanii, dziękuję!!!)
-IMX585 na wysoki zysk konwersji
-134x120s (4 h28)
-Bortle 8-9 bez filtra
-EQ5
-Quattro 150P
OS : Linux -> Ubuntu 22.04 Raspberry Pi
Oprogramowanie: Kstar (INDI) edycja: Pixinsight, Starnet2
Kredyty: Louis ARDOISE (@ astro_louis.rds na Instagramie)
Standardowy pakiet
1- 3A wyposażenie ochronne sprawa: L:28cm W:23cm H:15cm
(1 szt., 3.5kg/pudełko); Pojedyncza kamera waga netto: 0.65kg
Rozmiar kartonu: L:28.2cm W:16.7cm H:25.5cm(TBD)
Jeśli kupujący kupią ten aparat od RisingCam,
Wyślemy 1pc 12.5mm backfocus adapter dla kupujących za darmo
Kupujący mogą samodzielnie wymienić adapter
12.5mm adapter backfocus link dla kupujących odniesienia.
Gwarancja 1 rok
RisingCam zapewni kupującym dożywotnie wsparcie techniczne, aby odpowiedzieć na pytania techniczne kupujących
Jeśli aparat ma problemy z jakością w okresie gwarancyjnym,
RisingCam zapewni wsparcie techniczne dla kupujących w celu rozwiązania problemów
Jeśli aparat musi zostać zwrócony do Chin w celu naprawy, RisingCam naprawi go za darmo.
Poza okresem gwarancyjnym RisingCam nadal będzie zapewniać kupującym usługi wsparcia technicznego i usługi serwisowe
