Description
- Cechy: Wysokiej Rozdzielczości,Cyfrowy
- Numer/Liczba modelu: ATR3CMOS26000KMA
- Teoria: astronomy camera
- Materiał: Metal
- Wysięgnik: Okular
- Stosunek powiększenia: 500X i Pod
- Nazwa marki: RisingCam
- Pochodzenie: CN (pochodzenie)
- Sensor: SONY imx571BQR-J (industrial grade)
- Sensor size: 1.8inch (APS-C)
- Resolution: 26mp
- Cooling: TE-Cooling
- Temperature Controlled: -42degree below ambient temperature
- longtime exposure: max 3600s
- Data transmission: USB3.0
- Color reproduction: Ultra-FineTM color engine
- Professional Software: RisingSky
- Housing material: metal
- bit depth: 8/16bits
- quantum efficiency: more than 80%
- fullwell capacity: 51ke
- size and type of memory buffer: DDR3 512MByte (4Gb)
- Back Focus distance: 17.5mm
RisingCam monochromatyczny 26mp imx571 1.8 "czujnik APS-C 16bit USB3.0 TE chłodzenie kamery astronomicznej do kamery teleskop astronomiczny
Szkło ochronne z powłoką AR
(Zakres widmowy 350-1050nm)
Funkcja
Standardowa kamera M42-Mount
Odległość ostrości pleców: 17.5mm
Ta kamera zainstalowała czujnik CMOS SONY APS-C 1.8"
Czujnik monochromatyczny
Imx571BQR-J(Industial grade sensor) Zero Amp-blask
Duży rozmiar czujnika: 1.8"
Rozdzielczość czujnika: 26MP
Głębokość bitów obrazu: 8/16 bitów
Bufor pamięci: DDR3 512 mbajt (4Gb)
Wysoka czułość: 871mv z 1/30s 0,07mv z 1/30s
Grzałka rosy
Środek osuszający bulit-in wewnątrz aparatu
Dwustopniowe chłodzenie TE (chłodzenie termo elektryczne)
Chłodzenie czujnika może być o 40 stopni poniżej temperatury otoczenia
Uwaga: -35 ° c poniżej temperatury otoczenia przy krótkiej ekspozycji/ -40 ° c przy długim czasie ekspozycji (> 1s)
Temperaturę pracy można regulować do określonej temperatury w ciągu 5 minut
Inteligentna struktura zapewniająca wydajność promieniowanie cieplne i uniknięcie problemu wilgoci
Do 1 godziny długiej ekspozycji;
Interfejs USB3.0 5Gbit/drugi zapewniający wysoką dane prędkości transmisji
Ultra-FineTM kolorowy silnik z idealny kolor możliwością reprodukcji
Z zaawansowaną aplikacją do przetwarzania wideo i obrazu RisingSky
Wsparcie zarówno wideo i trybów wyzwalania
Zapewnienie Windows/Linux/Mac OS wielu platform SDK
Native C/C ++, C #/VB.NET, DirectShow, Twain control API
Instrukcja
Kamera CMOS ATR3 zainstalował SONY Exmor czujnik CMOS jako urządzenie do wybierania obrazu, a USB3.0 jest używany jako interfejs transferu w celu zwiększenia liczby klatek na ramki.
Z dwustopniowym chipem czujnika chłodzenia peltier do-42 stopni poniżej temperatury otoczenia.
To znacznie zwiększy stosunek sygnału do szumu i zmniejszy szum obrazu. Inteligentna struktura została zaprojektowana w celu zapewnienia wydajności promieniowanie cieplne i uniknięcia problemu wilgoci.
Wentylator elektryczny służy do zwiększenia prędkości promieniowanie cieplne.
USB3.0 jest używany jako interfejs transferu danych w celu zwiększenia liczby klatek na sekundę.
ATR3 CMOS jest wyposażony w zaawansowaną aplikację do przetwarzania wideo i obrazu RisingSky; Zapewnienie Windows/Linux/OSX wielu platform SDK; Native C/C ++, C #/VB.NET,
DirectShow, Twain kontroli API;
ATR3 CMOScan jest szeroko stosowany w słabe oświetlenie środowisku przechwytywania i analizy obrazu, astronomii aplikacji głębokiego nieba.
|
Model nr |
Czujnik & rozmiar (mm) |
Piksel (um) |
G czułość |
Max FPS/rozdzielczość |
Binning |
Ekspozycja |
|
Ciemny sygnał |
||||||
|
ATR3CMOS 26000KMA |
26MP/ IMX571BQR-J Klasy przemysłowej Czujnik
Monochromatyczny
|
3.76×3.76 |
871mv z 1/30s 0,07mv z 1/30s |
6.8fps/6224×4168 (16bit) |
1×1 |
0.1ms ~ 3600s |
|
13.2fps/6224×4168 (8bit) |
1×1 |
|||||
|
APS-C 1.8 cali (23.48×15.67mm) |
37.1fps/3104×2084 |
2×2 |
||||
|
110fps/2064×1386 |
3×3 |
|
Czujnik |
Kamera zainstalowana czujnik Sony IMX571 podświetlany z powrotem |
|
|
Przekątna |
28.3mm |
|
|
Rozdzielczość obrazu |
26 mega pikseli (6224*4168) |
|
|
Rozmiar piksela |
3.76mm i ostre; 3.76mm |
|
|
Obszar obrazu |
23.4mm i ostre; 15.7mm |
|
|
Max FPS w rozdzielczości (3.0 USB) |
16bit |
8bit |
|
6.8 FPS @ 6224*4168 28 FPS @ 3104*2084 63 FPS @ 2064*1386 |
13.2 FPS @ 6224*4168 37.1 FPS @ 3104*2084 110 FPS @ 2064*1386 |
|
|
Max FPS w rozdzielczości (2.0 USB) |
16bit |
8bit |
|
0.6 FPS @ 6224*4168 3.6 FPS @ 3104*2084 8.5 FPS @ 2064*1386 |
1.2 FPS @ 6224*4168 7.0 FPS @ 3104*2084 15.7 FPS @ 2064*1386 |
|
|
Max FPS w rozdzielczości |
16bit |
8bit |
|
3.4 FPS @ 6224*4168 (Tryb niskiego poziomu hałasuJest dostępny tylko wTryb odczytu wszystkich pikseli) |
12.7 FPS @ 6224*4168 (Tryb niskiego poziomu hałasuJest dostępny tylko wTryb odczytu wszystkich pikseli) |
|
|
Max FPS w rozdzielczości |
16bit |
8bit |
|
0.3 FPS @ 6224*4168 (Tryb niskiego poziomu hałasuJest dostępny tylko wTryb odczytu wszystkich pikseli) |
1.2 FPS @ 6224*4168 (Tryb niskiego poziomu hałasuJest dostępny tylko wTryb odczytu wszystkich pikseli) |
|
|
Rodzaj migawki |
Roleta |
|
|
Czas ekspozycji |
0.1ms – 3600s |
|
|
Zysk |
1x – 100x |
|
|
SNR |
47.1 dB |
|
|
Zakres dynamiczny |
87.9 dB (Tryb niskiego poziomu hałasu) |
|
|
Szczyt QE |
>80% |
|
|
Pełna studnia |
51ke- |
|
|
ADC |
16bit |
|
|
DDR3 bufor |
512MB (4Gb) |
|
|
Port przyłączeniowy |
USB3.0/USB2.0 |
|
|
Adapter do aparatu |
M42 x 0.75mm |
|
|
Ochrona okien |
Dwustronna powłoka ochronna szkło AR |
|
|
Zakres widmowy |
350-1050nm (z dwustronną powłoką ochronną AR szkło) |
|
|
Przechwytywanie/kontrola SDK |
Windows/Linux/macOS/Android multiplatform SDK (natywny C/C ++, C #/VB.NET, Python, Java, DirectShow, Twain itp.); |
|
|
System zapisu |
Wciąż obraz i film |
|
|
Wymiary aparatu |
Średnica 80mm * wysokość 103mm |
|
|
Waga aparatu |
0.552kg |
|
|
Tylna odległość ostrości |
17.5mm |
|
|
Chłodzenie: |
Dwustopniowy TEC |
|
|
Efektywna temperatura chłodzenia: |
-35 ° c poniżej temperatury otoczenia przy krótkiej ekspozycji/ -40 ° c przy długiej ekspozycji (> 1s) |
|
|
Obsługiwane OS |
Microsoft®Windows® XP / Vista / 7/8/10 (32 i 64 bit) OSx(Mac OS X) Linux |
|
|
Zainstalowany czujnik SONY imx571BQR-J z kamerą przemysłową
Rozmiar i rodzaj bufora pamięci: DDR3 512 mbajt (4Gb)
Środowisko oprogramowania
System operacyjny support Microsoft Windows XP / Vista / 7 /8 /10/11 (32 & 64 bit)
OS X (Mac OS X), Linux (uwaga: RisingView dla Windows OS są Full verion as follow picture. RisingView dla MAC i Linux to prosta wersja bez pomiaru i innej funkcji procesu)
PC RequirementsCPU: równa Intel Core2 2.8GHz lub wyższej
Pamięć: 2GB lub więcej
Port USB: szybki Port USB2.0
Wyświetlacz: 17 cali lub większy
CD-ROM
|
Gdy światło LED jest nieważne, nie można go odzyskać
Zainstalowana kamera APS-C czujników SONY Exmor CMOS
Imx571BQR-J czujnik CMOS, klasy przemysłowej, Zero Amp-Glow
Duży rozmiar czujnika: 1,8 cala, wysoka rozdzielczość: 26mp
MAX szybkość klatek:
Zero Amp-blask
Nasz aparat został starannie zaprojektowany i jest w stanie osiągnąć zerową sesja zdjęciowa świecenia wzmacniacza.
Inny aparat przy 20 ° C i 5-minutowy czas naświetlania ze wzmacniaczem i bez niego.
Interfejs USB3.0Przesyłanie danych z dużą prędkością
-35 ° c poniżej temperatury otoczenia przy krótkiej ekspozycji/ -40 ° c przy długim czasie ekspozycji (> 1s)
° C
Testowanie ciemnego pola dla kamery ATR3 przy wzmocnieniu 20, ekspozycja 600 sekundę, brak chłodnego, gorący szum obrazu
Kamera ATR3 zyskuje 20, ekspozycja 600 sekund, włącz chłodzenie, Minus 15 centów, gorące nosie

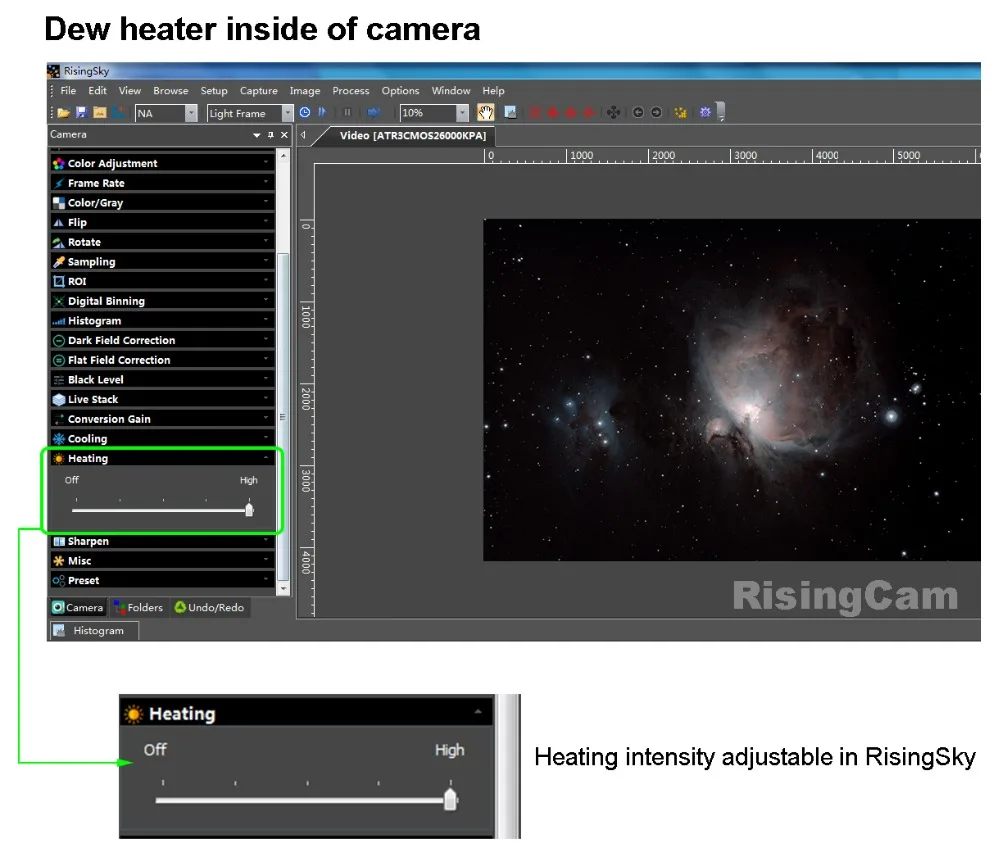

Ten aparat włącza grzałkę rosy wewnątrz kamery
Może zapobiec rosie wewnątrz szkła lub filtra aparatu
Intensywność ogrzewania można regulować w oprogramowaniu RisingSky
I Desiccant bulit-in wewnątrz aparatu też
Odległość ostrości pleców: 17.5mm
Uwaga:
Jeśli kupujący kupią ten aparat od RisingCam,
Wyślemy 1pc 12.5mm backfocus adapter dla kupujących za darmo
Kupujący mogą samodzielnie wymienić adapter
12.5mm adapter backfocus link dla kupujących odniesienia.
Korpus ATR3CMOS, wykonany z wytrzymałego stopu z techniką CNC, zapewnia wytrzymałe rozwiązanie dla koni roboczych. Aparat jest zaprojektowany z wysokiej jakości szkła AR, aby chronić czujnik kamery. Wibracje wentylatora są zminimalizowane do niskiego poziomu, aby wyeliminować drgania spowodowane rozmyciem obrazowania. Ta konstrukcja zapewnia wytrzymałe, solidne rozwiązanie o zwiększonej żywotności w porównaniu z innymi rozwiązaniami kamera przemysłowa.
RisingCam zapewniaAdapter M42 do 1.25"IAdapter M42 do 2"Dla kupujących
Nasz aparat może również pracować z kołem filtrującym
RisingSky to profesjonalne oprogramowanie do zastosowań astronomicznych, które ma wiele funkcji, takich jak
Regulacja parametrów kamery, przechwytywanie obrazów i wideo, modyfikowanie obrazu, proces obrazu itp.
Może zapewnić wiele narzędzi do wyboru dla użytkownika.
RisingSky wsparcie systemu Windows XP/7/8/10
Zapewniamy również oprogramowanie RisingView dla systemu MAC i system Linux użytkownika.
RisingSky dla systemu Windows
Długotrwała ekspozycja obsługiwana do 3600s
RisingView dla systemu MAC
RisingView dla system Linux
Próbka fotograficzna astronomii
Powyższe zdjęcie wykonane przez Kunhee Han z Korei
Powyższe zdjęcie wykonane przez Amrit Prasad z Nowej Zelandii
Nazwa obiektu: mgławica Tarantula
Aparat fotograficzny: RisingCam IMX571 Mono Camera, wzmocnienie 100, przesunięcie 50, temp -5C w trybie HCG
Teleskop: Skywatcher Esprit 100
Miejsce cumowania: Auckland, nowa zelandia, Bortle 5 skies
Filtry: filtry Antlia 3nm Ha/SII/OIII Pro 36mm
Czas ekspozycji: 230×180 sekundowe ekspozycje dla łącznie 11.5 godzin ekspozycji
Mocowanie: Skywatcher EQ6 Pro
Media społecznościowe: https://www.instagram.com/amrit.insta/
Obraz o wysokiej rozdzielczości: https://i.imgur.com/YVIN4YS.jpg
Obrazy zrobione za pomocą oprogramowania do obrazowania NINA
Przetwarzanie końcowe w celu wyrównania, układania, a następnie łączenia obrazów mono w kolor za pomocą PixInsight.
Pojedyncze zdjęcia zostały zrobione w pasmach Ha, OIII i SII przy użyciu filtrów Antlia 3nm, a następnie połączone z kanałami R G B w PixInsight
Aparat był używany w trybie HCG (wysokie wzmocnienie konwersji), przy 100 wzmocnienia i wytwarzał bardzo mało szumów bez świecenia wzmacniacza, jak reklamowano. To bardzo ułatwiło przetwarzanie obrazów.
Powyższe zdjęcie wykonane przez Amrit Prasad z Nowej Zelandii
Powyższe zdjęcie wykonane przez LAMAGAT Frédéric z Francji
https://www.astrobin.com/users/fred4646/
Nazwa obiektu: NGC-1499
Aparat fotograficzny: RisingCam IMX571 Mono Camera
99x300s dla warstwy SII
128x300s dla warstwy HA
66x300s dla warstwy OIII
Teleskop TSQ100
Mocowanie Ioptron CEM120
Filtry Antlia 3 nm
Nabycie z Niną
Pixinsight i przetwarzanie w Photoshopie
Powyższe zdjęcie wykonane przez LAMAGAT Frédéric z Francji
https://www.astrobin.com/full/qe38yw/0/
Obiekt: mgławica rozetowa NGC2244
Główny zakres: TSQ 100 / 580 TSQ 100 / 580
Główna kamera: RisingCam IMX571 Mono Camera
Mocowanie równikowe lub statyw ioptron CEM120
Filtry Antlia 3nm Pro Ha Antlia Pro 3nm Sii Antlia 3nm Oiii Pro
Oprogramowanie PixInsight 1.8.5 nocne obrazowanie ‘N’ astronomia
Powyższe zdjęcie wykonane przez LAMAGAT Frédéric z Francji
https://www.astrobin.com/ci7fy6/
Obiekt: NGC7000
Teleskopy lub soczewki obrazujące: Vixen R200SS
Kamery obrazujące: RisingCam imx571 Mono Camera
Wierzchowce
: IOptron CEM120
Filtry
: Antlia 3nm wąskopasmowy H-alfa · Antlia 3nm wąskopasmowy tlen III · Antlia 3nm siarka wąskopasmowa II
Akcesoria
: TS-optyka Maxfield. Korektor komy 95X
Oprogramowanie
: Adobe Photoshop · Pleiades Astrophoto PixInsight · Stefan Berg Nighttime Imaging ‘N’ Astronomy (NINA)
Teleskopy prowadzące lub soczewki
: TS-optyka 60mm ED Finder
Powyższe zdjęcie wykonane przez Coco_sensai z Australii
Powyższe zdjęcie wykonane przez Wang Xin z Japonii
https://www.instagram.com/astrophotography_in_tokyo/
Teleskopy lub soczewki obrazujące
: Sky-Watcher Explorer 150P
Kamery obrazowe
: RisingCam imx571 Mono aparat
Wierzchowce
Sky-Watcher HEQ5 PRO
Filtry
Optolong H-alfa 3nm 2 "· Optolong OIII 3nm 2" · Optolong SII 3nm 2"
Oprogramowanie
Ikarus Technologies StellarMate OS · Pleiades Astrophoto PixInsight
Ha 45x300s
SII 27x300s
OIII 35x300s
Standardowy pakiet
1- 3A wyposażenie ochronne sprawa: L:28cm W:23cm H:15cm
(1 szt., 3.5kg/pudełko); Pojedyncza kamera waga netto: 0.65kg
Rozmiar kartonu: L:28.2cm W:16.7cm H:25.5cm(TBD)
Jeśli kupujący kupią ten aparat od RisingCam,
Wyślemy 1pc 12.5mm backfocus adapter dla kupujących za darmo
Kupujący mogą samodzielnie wymienić adapter
12.5mm adapter backfocus link dla kupujących odniesienia.
Gwarancja 1 rok
RisingCam zapewni kupującym dożywotnie wsparcie techniczne, aby odpowiedzieć na pytania techniczne kupujących
Jeśli aparat ma problemy z jakością w okresie gwarancyjnym,
RisingCam zapewni wsparcie techniczne dla kupujących w celu rozwiązania problemów
Jeśli aparat musi zostać zwrócony do Chin w celu naprawy, RisingCam naprawi go za darmo.
Poza okresem gwarancyjnym RisingCam nadal będzie zapewniać kupującym usługi wsparcia technicznego i usługi serwisowe
