Description
- Cechy: Wysokiej Rozdzielczości,Cyfrowy
- Numer/Liczba modelu: ATR3CMOS26000KPA
- Teoria: astronomy camera
- Materiał: Metal
- Wysięgnik: Trójokularowe
- Stosunek powiększenia: 500X i Pod
- Nazwa marki: RisingCam
- RISINGCAM Model: ATR3CMOS26000KPA
- Pochodzenie: CN (pochodzenie)
- Sensor: imx571 SONY CMOS sensor
- Sensor size: 1.8inch
- Resolution: 26mp
- Cooling: TE-Cooling
- Temperature Controlled: -42degree below ambient temperature
- longtime exposure: max 3600s
- Data transmission: USB3.0
- Color reproduction: Ultra-FineTM color engine
- Professional Software: RisingSky
- Housing material: metal
- bit depth: 8/16bits
- quantum efficiency: >80%
- fullwell capacity: 51ke
- size and type of memory buffer: 512MByte (4Gb)
- Back Focus distance: 17.5mm
- Camera Net Weight: 0.65kg

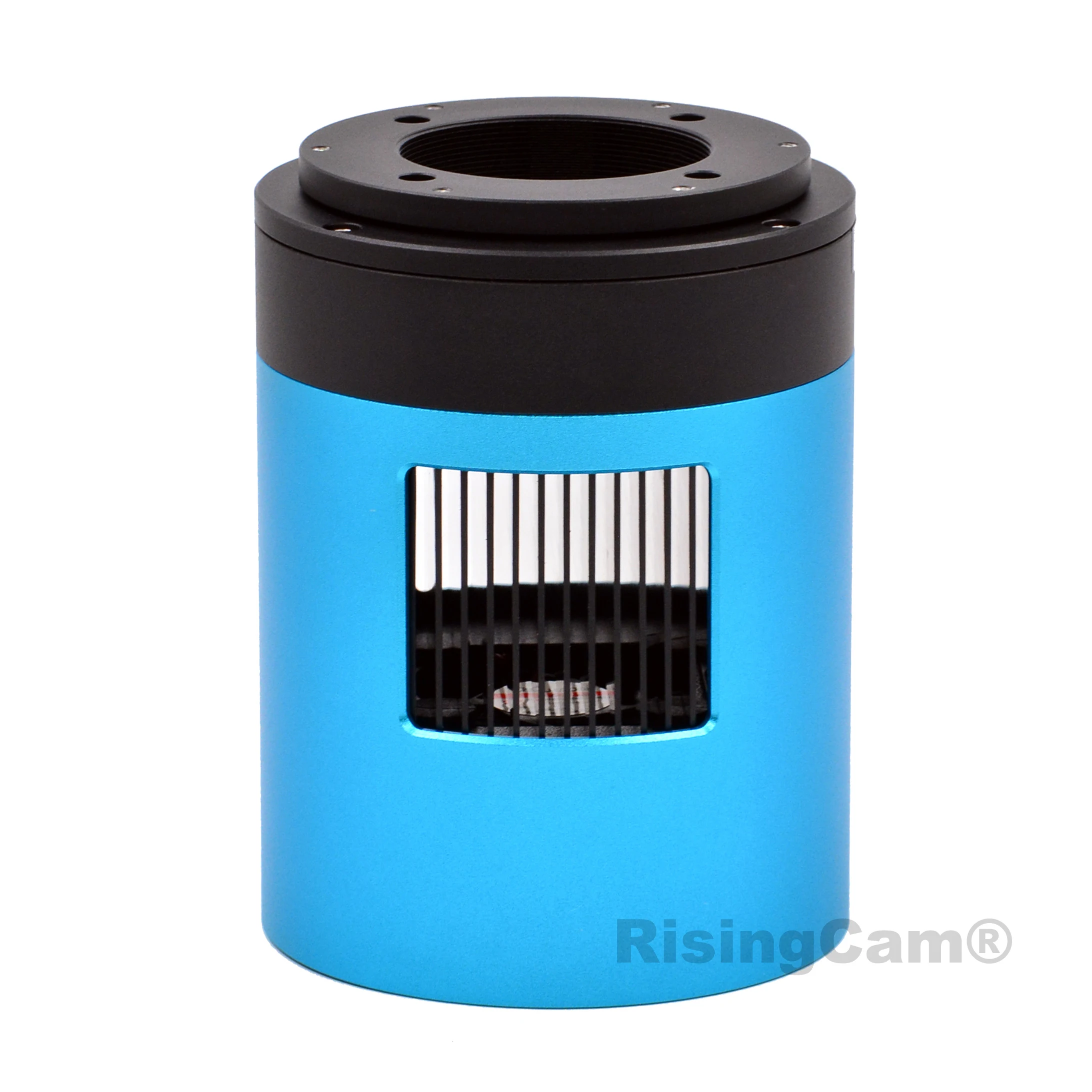

RisingCam 26mp kolorowy SONY imx571 1.8 "czujnik APS-C 16bit Zero Amp Glow USB3.0 TE chłodząca kamera astronomiczna do deepsky teleskop astronomiczny z mocowaniem M42
Filtr podczerwieni
Lub
Szkło ochronne AR
,
Funkcja
Standardowy aparat M42-Mount z SONY APS-C czujnik CMOS imx571
Duży rozmiar czujnika: 1.8 ", rozdzielczość czujnika: 26MP
Głębokość bitów obrazu: 8/16 bitów
Bufor pamięci: DDR3 512 mbajt (4Gb)
Grzałka rosy
Środek osuszający bulit-in wewnątrz aparatu
Odległość ostrości pleców: 17.5mm
Dwustopniowe chłodzenie TE (chłodzenie termo elektryczne)Kontrolowana temperatura za pomocą wentylator elektryczny
Chłodzenie czujnika może być o 40 stopni poniżej temperatury otoczenia
Uwaga: -35 ° c poniżej temperatury otoczenia przy krótkiej ekspozycji/ -40 ° c przy długim czasie ekspozycji (> 1s)
Temperaturę pracy można regulować do określonej temperatury w ciągu 5 minut
Wysoka czułość: 485mv z 1/30s 0,07mv z 1/30s
Inteligentna struktura zapewniająca wydajność promieniowanie cieplne i uniknięcie problemu wilgoci
Filtr IR-CUT (okna powlekane AR dla opcjonalnych)
Do 1 godziny długiej ekspozycji;
Interfejs USB3.0 5Gbit/drugi zapewniający wysoką dane prędkości transmisji
Ultra-FineTM kolorowy silnik z idealny kolor możliwością reprodukcji
Z zaawansowaną aplikacją do przetwarzania wideo i obrazu RisingSky
Wsparcie zarówno wideo i trybów wyzwalania
Zapewnienie Windows/Linux/Mac OS wielu platform SDK
Native C/C ++, C #/VB.NET, DirectShow, Twain control API
|
Model nr |
Czujnik & rozmiar (mm) |
Piksel (um) |
G czułość |
Max FPS/rozdzielczość |
Binning |
Ekspozycja |
|
Ciemny sygnał |
||||||
|
ATR3CMOS 26000kpa |
26MP / IMX571(C) |
3.76×3.76 |
485mv z 1/30s 0,07mv z 1/30s |
6.8fps/6224×4168 (16bit) |
1×1 |
0.1ms ~ 3600s |
|
13.2fps/6224×4168 (8bit) |
1×1 |
|||||
|
APS-C 1.8 cali (23.48×15.67mm) |
37.1fps/3104×2084 |
2×2 |
||||
|
110fps/2064×1386 |
3×3 |
|
Czujnik |
Sony IMX571 podświetlany czujnik |
|
|
Przekątna |
28.3mm |
|
|
Rozdzielczość obrazu |
26 mega pikseli (6224*4168) |
|
|
Rozmiar piksela |
3.76mm x 3.76mm |
|
|
Obszar obrazu |
23.4mm x 15.7mm |
|
|
Max FPS w rozdzielczości (3.0 USB) |
16bit |
8bit |
|
6.8 FPS @ 6224*4168 28 FPS @ 3104*2084 63 FPS @ 2064*1386 |
13.2 FPS @ 6224*4168 37.1 FPS @ 3104*2084 110 FPS @ 2064*1386 |
|
|
Max FPS w rozdzielczości (2.0 USB) |
16bit |
8bit |
|
0.6 FPS @ 6224*4168 3.6 FPS @ 3104*2084 8.5 FPS @ 2064*1386 |
1.2 FPS @ 6224*4168 7.0 FPS @ 3104*2084 15.7 FPS @ 2064*1386 |
|
|
Max FPS w rozdzielczości |
16bit |
8bit |
|
3.4 FPS @ 6224*4168 (Tryb niskiego poziomu hałasuJest dostępny tylko wTryb odczytu wszystkich pikseli) |
12.7 FPS @ 6224*4168 (Tryb niskiego poziomu hałasuJest dostępny tylko wTryb odczytu wszystkich pikseli) |
|
|
Max FPS w rozdzielczości |
16bit |
8bit |
|
0.3 FPS @ 6224*4168 (Tryb niskiego poziomu hałasuJest dostępny tylko wTryb odczytu wszystkich pikseli) |
1.2 FPS @ 6224*4168 (Tryb niskiego poziomu hałasuJest dostępny tylko wTryb odczytu wszystkich pikseli) |
|
|
Rodzaj migawki |
Roleta |
|
|
Czas ekspozycji |
0.1ms – 3600s |
|
|
Zysk |
1x – 100x |
|
|
SNR |
47.1 dB |
|
|
Zakres dynamiczny |
86.8 dB (Tryb niskiego poziomu hałasu) |
|
|
Szczyt QE |
>80% |
|
|
Pełna studnia |
51ke- |
|
|
ADC |
16bit |
|
|
DDR3 bufor |
512MB (4Gb) |
|
|
Port przyłączeniowy |
USB3.0/USB2.0 |
|
|
Adapter do aparatu |
M42 & ostry; 0.75mm |
|
|
Ochrona okien |
Filtr cięcia/AR-okno |
|
|
Zakres widmowy |
380-690nm (z IR-filtr cięcia) |
|
|
350-1050nm (z dwustronną powłoką ochronną AR szkło) |
||
|
Przechwytywanie/kontrola SDK |
Windows/Linux/macOS/Android multiplatform SDK (natywny C/C ++, C #/VB.NET, Python, Java, DirectShow, Twain itp.); |
|
|
System zapisu |
Wciąż obraz i film |
|
|
Wymiary aparatu |
Średnica 80mm * wysokość 103mm |
|
|
Waga aparatu |
0.552kg |
|
|
Tylna odległość ostrości |
17.5mm |
|
|
Chłodzenie: |
Dwustopniowy TEC |
|
|
Efektywna temperatura chłodzenia: |
-35 ° c poniżej temperatury otoczenia przy krótkiej ekspozycji/ -40 ° c przy długiej ekspozycji (> 1s) |
|
|
Obsługiwane OS |
Microsoft®Windows® XP / Vista / 7 / 8 /10/11 (32 i 64 bit) OSx(Mac OS X) Linux |
|
|
C: czujnik koloru
Rozmiar i rodzaj bufora pamięci: DDR3 512 mbajt (4Gb)
Przełącznik trybu HCG i LCG, współczynnik wzmocnienia wynosi 3.01 |
Gdy światło LED jest nieważne, nie można go odzyskać
Czujniki SONY Exmor CMOSImx571, czujnik APS-C
Duży rozmiar czujnika: 1,8 cala, wysoka rozdzielczość: 26mp
16bit ADC i ROI
Aparat został zbudowany w 16bit ADC. Ma również 12-bitowy tryb wyjściowy do binowania sprzętowego i mniejszy
Rozdzielczość. Aparat obsługuje również sprzęt ROI, a im mniejszy rozmiar ROI, tym wyższa jest liczba klatek na sekundę.
Kamera w trybie 16/8bit, interfejs przesyłania danych USB3.0 / USB2.0 w różnych rozdzielczościach:
Stół2 szybkość struktura na kamerę przy różnej rozdzielczości/Bit danych/Transfer danych (USB3.0/ USB2.0)
|
Bit i interfejs FPS Rozdzielczość |
16bit ADC |
8bit ADC |
||
|
USB3.0 |
USB2.0 |
3.0 USB |
2.0 USB |
|
|
6224 * 4168 |
6.8 |
0.6 |
14.2 |
1.2 |
|
6224*4168 (niski poziom hałasu) |
3.4 |
0.3 |
NA |
NA |
|
3104*2084 |
28 |
3.6 |
37.1 |
7.0 |
|
2064*1386 |
63 |
8.5 |
110 |
15.7 |
DDR3 bufor
Kamera posiada 512MB (4Gb) DDR3 bufor, który pomaga utrzymać stabilność transmisji danych, I skutecznie zmniejszyć poświatę wzmacniacza spowodowaną tym, że dane obrazu można tymczasowo buforować bez pośpiesznego wysyłania do odbiornika.
Binning
Aparat obsługuje cyfrowe binning od 1´1 do 8´8 w metodzie układania lub uśredniania, a binning sprzętowy od 1´1 do 3´3 w metodzie uśredniania. Binning pikseli sprzętowych jest znacznie szybszy niż binning oprogramowania.
Przełącznik wzmocnienia konwersji
Uchwyt na aparatHCGILCGPrzełącznik trybu, współczynnik wzmocnienia jest 3.01.
Moc i układ chłodzenia do precyzyjnej regulacji temperatury
Aparat może być zasilany przez DC12V 3A źródła zasilania.
Układ chłodzenia kamery jest dwustopniowaChłodzenie termoelektryczne(TEC) z kontrolowanymi wentylator elektryczny wspomagających rozpraszanie ciepła.
System TEC jest kontrolowany przez algorytm PID, który pozwala na precyzyjną regulację TEC w kierunku temperatury docelowej za pomocą 0.1°C odchylenie.
Temperatura robocza może być regulowana do określonej liczby, a efektywny spadek temperatury może wynosić-40°C od temperatury otoczenia. Takie wydajne układ chłodzenia gwarantuje stabilność trybu ultra-niskiego poziomu szumów i jakość obrazu z kamery.
-35 ° c poniżej temperatury otoczenia przy krótkiej ekspozycji/ -40 ° c przy długim czasie ekspozycji (> 1s)
° C
Testowanie ciemnego pola dla kamery ATR3 przy wzmocnieniu 20, ekspozycja 600 sekundę, brak chłodnego, gorący szum obrazu
Kamera ATR3 zyskuje 20, ekspozycja 600 sekund, włącz chłodzenie, Minus 15 centów, gorące nosie
Aparat został starannie zaprojektowany i jest w stanie osiągnąć zerową sesja zdjęciowa świecenia wzmacniacza. Rysunek 3 i rysunek 4 pokazują
Różne kamery w wieku 20 lat°C i 5-minutowy czas ekspozycji ze wzmacniaczem i bez niego. Dla porównania, obraz przechwycony przez kamerę pokazuje zerową poświatę wzmacniacza.
Kamera bulit-w środku grzałka rosy
Może zapobiec rosie wewnątrz okna aparatu
Intensywność ogrzewania można regulować w oprogramowaniu
I Desiccant bulit-in wewnątrz aparatu też
Standardowa kamera domyślna odległość ustawiania ostrości: 17.5mm
Uwaga:
Jeśli kupujący kupią ten aparat od RisingCam,
Wyślemy 1pc 12.5mm backfocus adapter dla kupujących za darmo
Kupujący mogą samodzielnie wymienić adapter
12.5mm adapter backfocus link dla kupujących odniesienia.
https://www.aliexpress.us/item/1005005534037800.html
Korpus ATR3CMOS, wykonany z wytrzymałego stopu z techniką CNC, zapewnia wytrzymałe rozwiązanie dla koni roboczych. Aparat jest zaprojektowany z wysokiej jakości IR-CUT lub AR, aby zablokować lampa IR lub chronić czujnik aparatu. Wibracje wentylatora są zminimalizowane do niskiego poziomu, aby wyeliminować drgania spowodowane rozmyciem obrazowania. Ta konstrukcja zapewnia wytrzymałe, solidne rozwiązanie o zwiększonej żywotności w porównaniu z innymi rozwiązaniami kamera przemysłowa.
RisingCam zapewniaAdapter M42 do 1.25"IAdapter M42 do 2"Dla kupujących
Nasz aparat można również podłączyć do koła filtrującego
RisingSky wsparcie systemu Windows XP/7/8/10/11
Zapewniamy również oprogramowanie RisingView dla systemu MAC i system Linux użytkownika.
RisingSky dla systemu Windows
Długotrwała ekspozycja obsługiwana do 3600s
RisingView dla systemu MAC
RisingView dla system Linux
Próbka fotograficzna astronomii
Całkowita liczba subów: tylko 154×60 sekund lekkich ramek (bez ciemnej kalibracji, odchylenia lub płaskich ramek)
Aparat fotograficzny: RisingCam IMX571 kamera kolorowa,
Temperatura kamery: -15 stopni Celsjusza, tryb o wysokiej mocy (101),
Filtr IDAS NBZ UHS 2"
Scope – Edge8 HD Hyperstar 4 + 30mm guidescope
Mount – Skywatcher NEQ6 (zmodyfikowany pas)
Schwytany w ninie, obrazowany przetworzony w Pixinsight
NGC300 z kometą C/2020 V2 (ZTF)
Głowa konia w płomieniach
IC 443. Meduza między dwoma gigantami
M31 _ zbliża się do andromedy.
M33 galaktyka trójkątna
Rozeta mgławica
Nasz kupującySimas SatkauskasWykonane te powyższe zdjęcie przez nasz aparat imx571
Aby uzyskać więcej informacji, sprawdź Simas Satkauskas web:
https://www.astrobin.com/users/S1mas/
Powyżej NGC6888, nasz nabywcaDr. Rosculete ClaudiuWykonane powyżej zdjęcie przez nasz aparat imx571
Powyżej dwa zdjęcia wykonane przez naszego kupującegoThierry BouffletKto z francji
Ic1805 mgławica serca
49x300s
Leczenie siril i pix
Filtr idas nb1
Kamera RisingCam imx571
Powyżej IC1805 wykonane przez naszego kupującegoJumeau LudovicKto z francji
Kamera: RisingCam imx571 kamera kolorowa
Czas ekspozycji aparatu: 180×180 lub 9H
Zysk: 101
Oprogramowanie: N.I.N.A do przechwytywania i Pixinsight do przetwarzania
Filtr: Idas LPS D3
Teleskop: 107/700 optyki TS
Pleiades-Subaru-M45
To zdjęcie wykonane przez emmanuela tesnieresa z francji
Zdjęcie emmanuela tesnieresa, który wygrał konkurs w 2022 February
Data: January 1, 2022
Miejsce cumowania: Moye (rhô ne-Alpes)
Obiektyw: Askar FRA600 F/5.6
Ramka: SW AZEQ6 GT
Kamera: RisingCam IMX571 kamera kolorowa
Przewodnik: Altair 60mm + Asi290 mini
RGB: 73x300s
Łącznie: 6 h05
Filtr: IDAS LPS D3
Przetwarzanie: Pixinsight / PS
Galaxy-M45 z jacuzzi
To zdjęcie zrobione przez Bruce’a A. Mallett z USA
Szczegóły ekspozycji:
M51: 164 subwozy 120s, -20 ℃, 100 przyrostu, przesunięcie 25
Szczegóły dotyczące wyposażenia
"Pomarańczowa tuba" Celestron C8 (około 1983): apertura 203mm, ogniskowa 2032mm
Celestron OAG
Kamera Mini prowadzka ZWO ASI174MM
RisingCam IMX571 kamera kolorowa
Mocowanie EQ6R-Pro
MeLE "Quieter2" Mini PC działa NINA.
Oprogramowanie
Siril do układania
StarTools do przetwarzania końcowego
Teleskop: Skywatcher CF200
Kamera: RisingCam IMX571 color
Mocowanie: NEQ6
Filtr: UV IR Cut
Standardowy pakiet
Gwarancja 1 rok
RisingCam zapewni kupującym dożywotnie wsparcie techniczne, aby odpowiedzieć na pytania techniczne kupujących
Jeśli aparat ma problemy z jakością w okresie gwarancyjnym,
RisingCam zapewni wsparcie techniczne dla kupujących w celu rozwiązania problemów
Jeśli aparat musi zostać zwrócony do Chin w celu naprawy, RisingCam naprawi go za darmo.
Poza okresem gwarancyjnym RisingCam nadal będzie zapewniać kupującym usługi wsparcia technicznego i usługi serwisowe
