Description
- Pakiet: TQFP
- Is_customized: Tak
- Numer/Liczba modelu: ESP8266 Wireless WIFI Relay Module
- Temperatura pracy: normal
- Rozpraszanie mocy: low
- Napięcie zasilania: AC/DC 5V/7-28V/5-80V
- Zastosowanie: do komputera
- Stan: Nowy
- Typ: REGULATOR NAPIĘCIA
- Nazwa marki: Your Cee
- Pochodzenie: CN (pochodzenie)

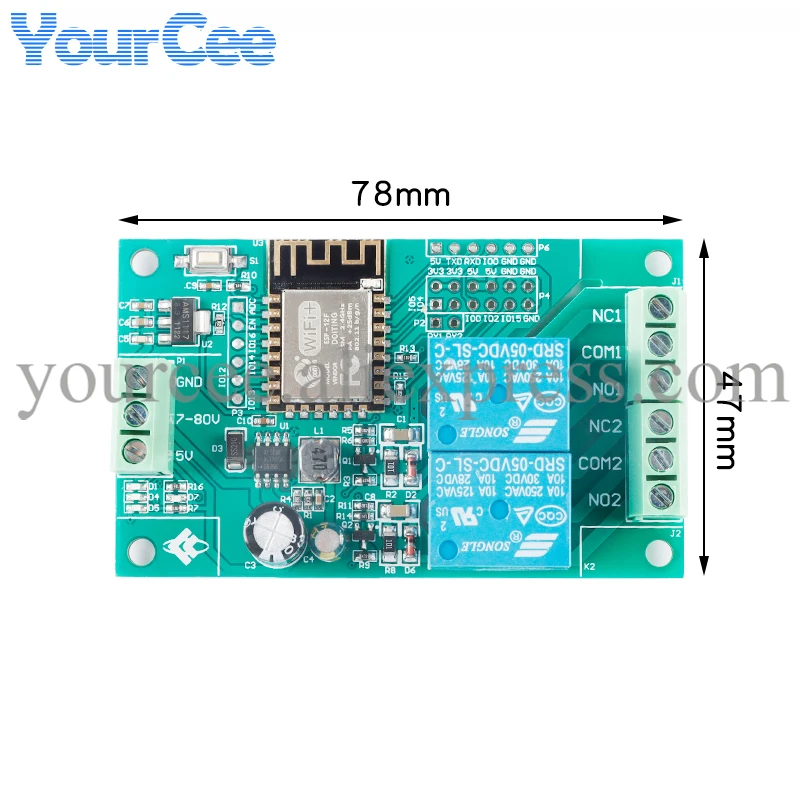

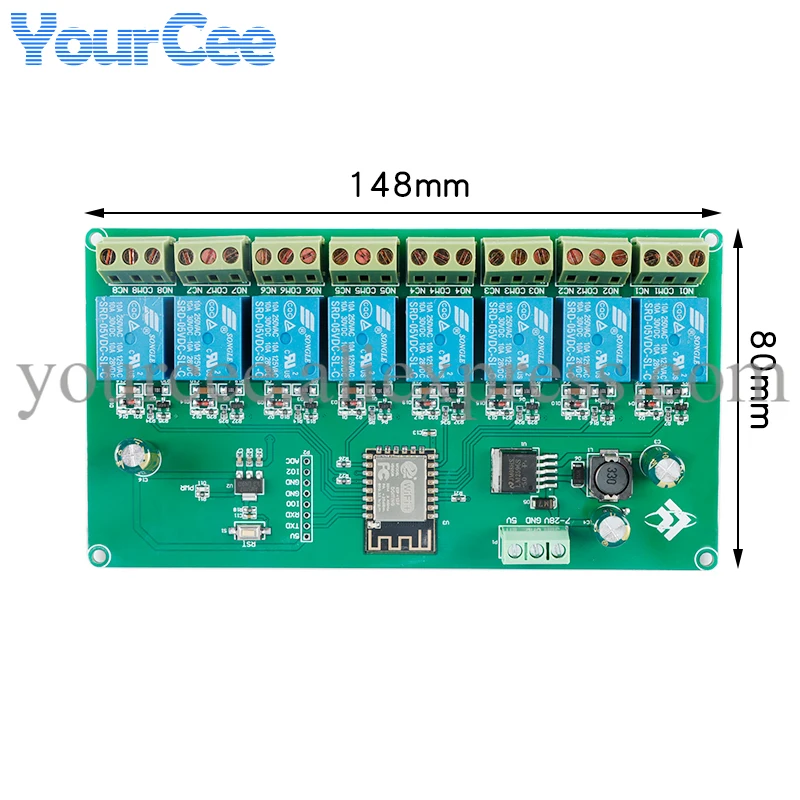

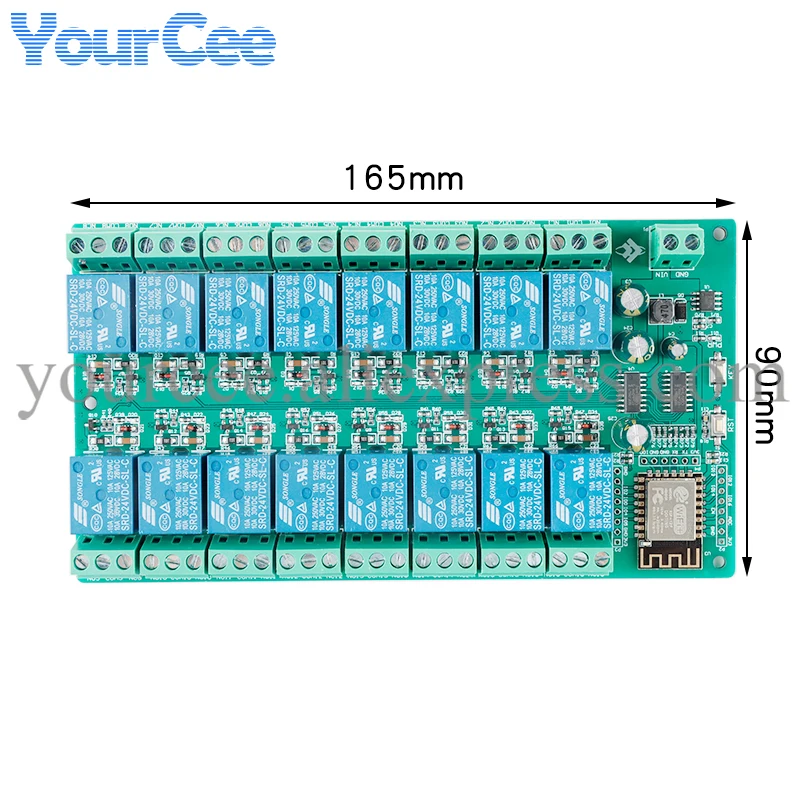

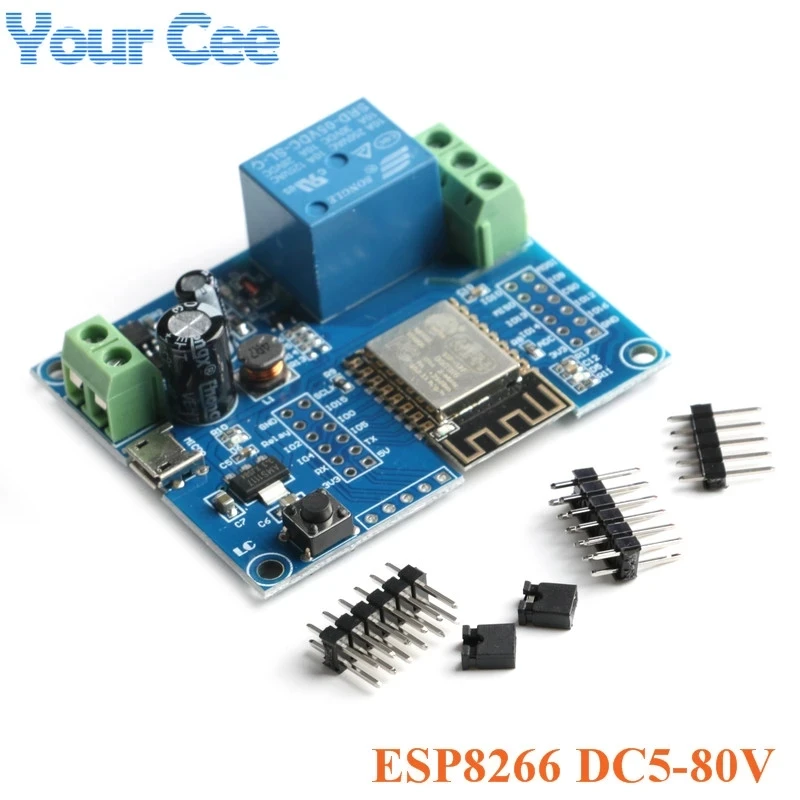

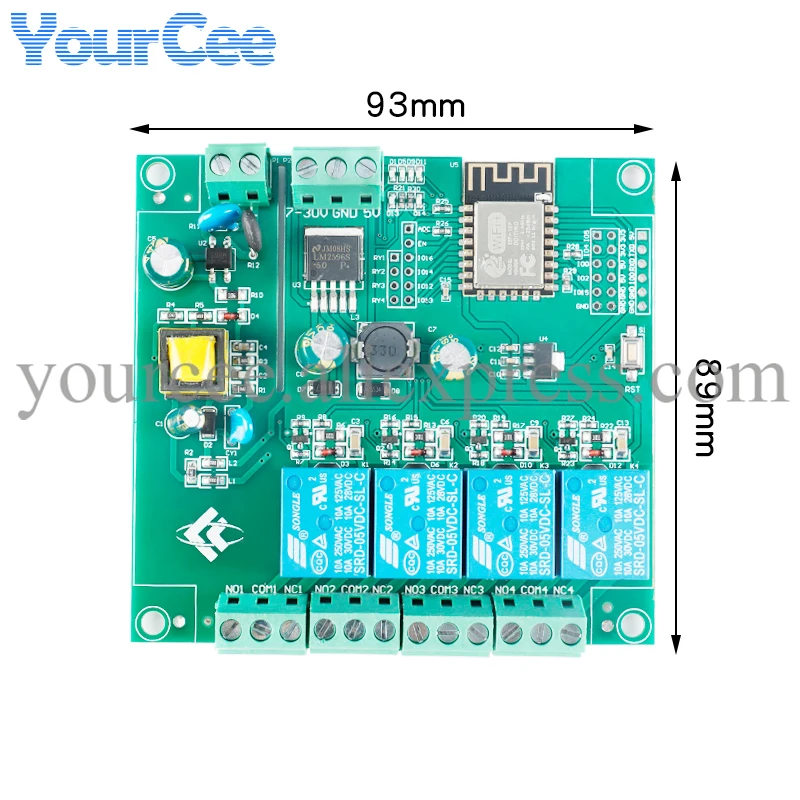

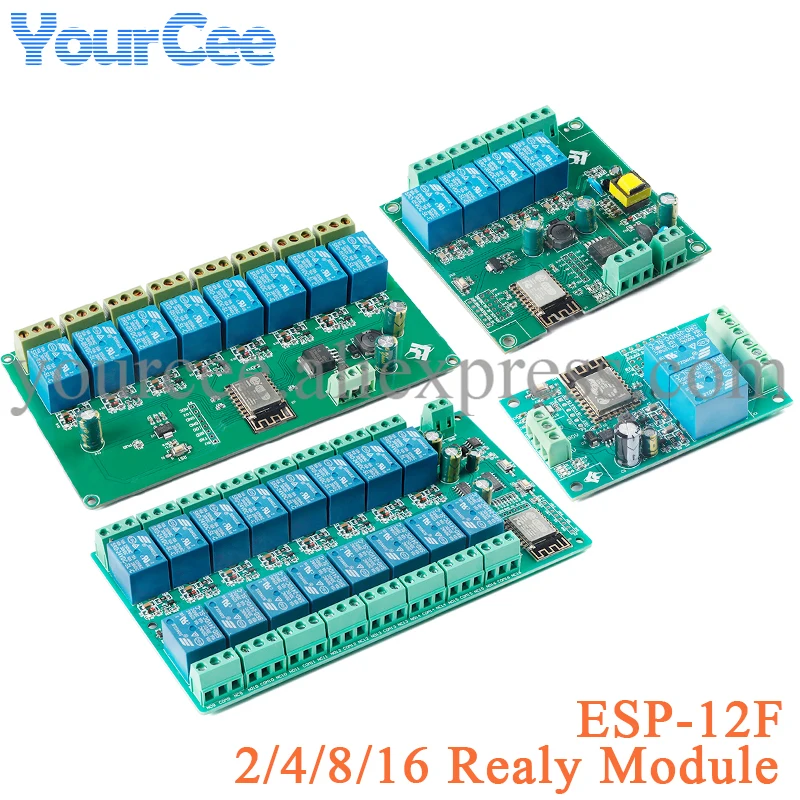

1. Na pokładzie dojrzały i stabilny ESP-12F moduł WIFI, duża pojemność 4M bajt FLASH;
2. port I/O modułu Wi-Fi I port pobierania programu UART są wyprowadzane w celu ułatwienia rozwoju wtórnego;
3. Na pokładzie modułu przełączający zasilanie AC-DC, tryb zasilania obsługuje AC90-250V/DC7-30V/5v;
4. Na pokładzie moduł WIFI RST przycisk reset;
5. ESP-12F wspiera wykorzystanie narzędzi programistycznych, takich jak ECLIPSE/ARDUINO IDE, i zapewnia program referencyjny ARDUINO w środowisku programistycznym;
6. Przekaźniki na pokładzie 24V/10A, sygnał przełącznik wyjściowy, odpowiedni do sterowania napięciem roboczym obciążenia AC w zakresie 250V/DC 30V;
7. Wskaźnik zasilania pokładowy, 1 programowalny wskaźnik LED i przekaźnik.
Płonący port:
GND, RX, TX i 3.3V ESP8266 są odpowiednio połączone z GND, TX, RX zewnętrznego moduł portu szeregowego TTL
3.3V, IO0 musi być podłączony do GND podczas pobierania, a następnie odłączyć połączenie między IO0 i GND po pobraniu;
Wyjście przekaźnikowe:
NC: normalnie zamknięty, przekaźnik jest krótko połączony z COM, zanim zostanie zamknięty, i jest zawieszony po zamknięciu;
COM: publiczny koniec;
Nie: normalnie otwarta końcówka, przekaźnik jest zawieszony przed zamknięciem i zwarty do COM po zamknięciu.
